单板计算机（SBC）Linux系统使用笔记

前言

这个文档主要记录众多单板机的烧录过程、对资料、使用的工具进行归档，目的是在以后需要使用时不用再花费宝贵的时间从头开始查找资料，同时也可以对各厂家的单板机使用等做一个直观的比较。

Linux的学习分为4个方向（摘自百问网）：

1. 应用程序开发：（1）应用基础：文件操作、进程、线程、网络通信、访问硬件、基础项目；（2）专业技能：GUI、图像处理、音频、视频、图传、各类协议（RTSP/RTP/RTMP）、开源框架（Ffmpeg等）
2. SDK系统开发：（1）包含使用SDK对系统进行 配置 调试 裁剪 优化 离线烧录等；（2）系统构建：buildroot、裁剪/定制系统（u-boot、内核、文件系统）
3. 底层驱动开发：（1）驱动基础：字符设备、GPIO、I2C、SPI、各类传感器、设备树；（2）驱动大全：各类子系统比如LCD、USB、I2C、SPI、摄像头、声卡等；（3）u-boot
4. 专题/全栈开发：应用开发、驱动开发、系统定制，即包括前面所有内容

初学者一般可以从“应用程序开发”和“底层驱动开发”中选择其中一个进行专门学习。

使用笔记

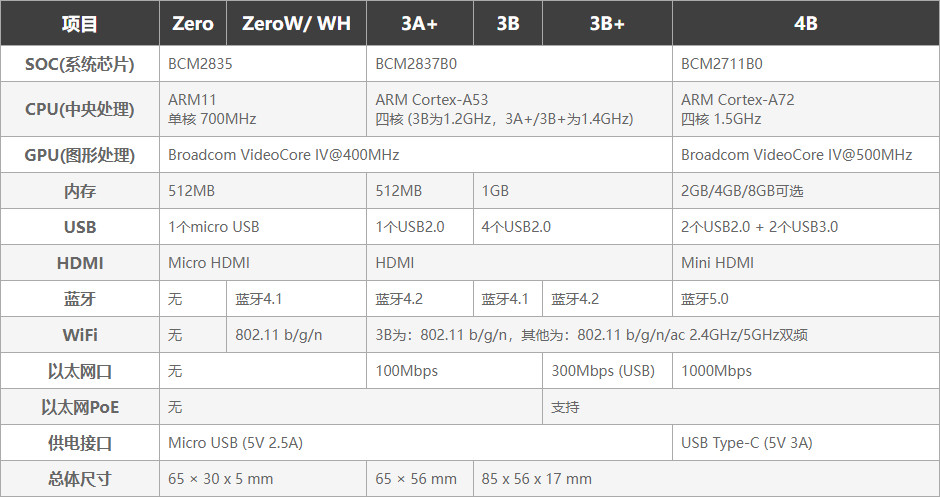

⚡ 高通（Broadcom）

BCM 2835

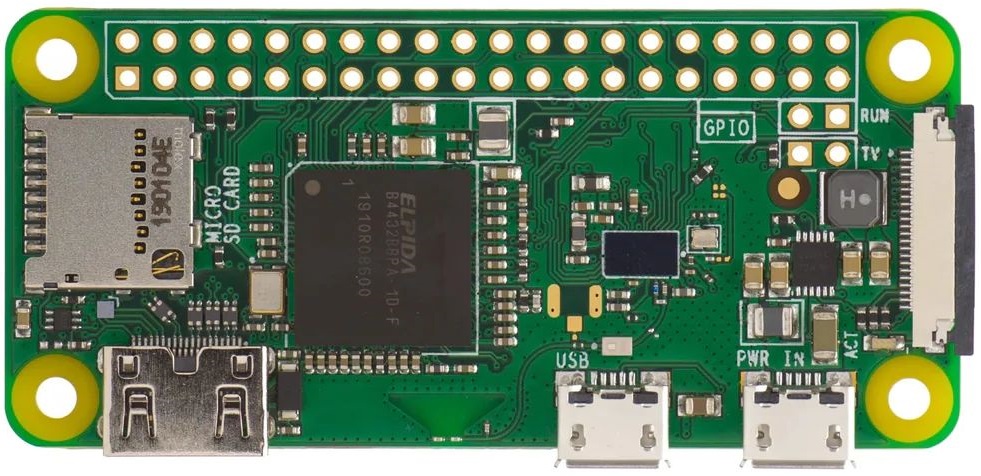

RaspberryPi Zero W

特性：

• Broadcom BCM2835，1GHz ARM11 内核
• 512MB LPDDR2 SDRAM
• 2.4GHz IEEE 802.11b/g/n 无线局域网，蓝牙 4.1，BLE
• 板载 1 个 Mirco USB 2.0 接口，带 OTG
• 板载 Raspberry Pi 40 Pin GPIO 接口焊盘，适用于树莓派系列扩展板
• MicroSD 卡插槽
• Mini HDMI 输出接口，支持 HDMI (1.3 和 1.4)， 分辨率为 640 × 350 至 1920 × 1200，支持 PAL 和 NTSC 制式
• 复合视频接口焊盘，和复位接口焊盘
• CSI-2 摄像头接口

BCM 2837B0

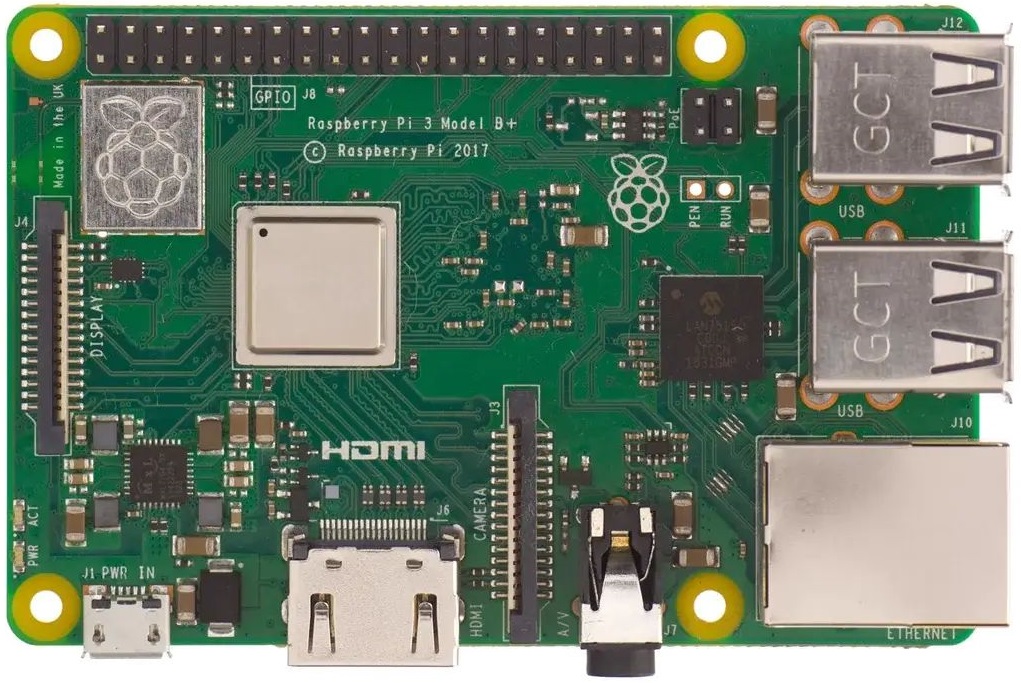

RaspberryPi 3B+

特性：

• BCM2837B0，64位的1.4GHz四核ARM Cortex-A53
• 1GB内存
• 千兆以太网 (最大吞吐量300Mbps)
• IEEE 802.11.b/g/n/ac 双频2.4GHz/5GHz无线网卡
• 低功耗蓝牙4.2 (BLE)
• PoE接口 (可接PoE HAT)
• HDMI接口
• USB 2.0接口 x 4
• MicroSD 卡插槽
• 3.5 mm 音频输出接口
• 40PIN GPIO接口
• CSI摄像头接口
• DSI显示接口
• 升级后的电源管理系统，以便使用更多耗电的外设（须用5V/2.5A以上的电源供电）

BCM 2710A1

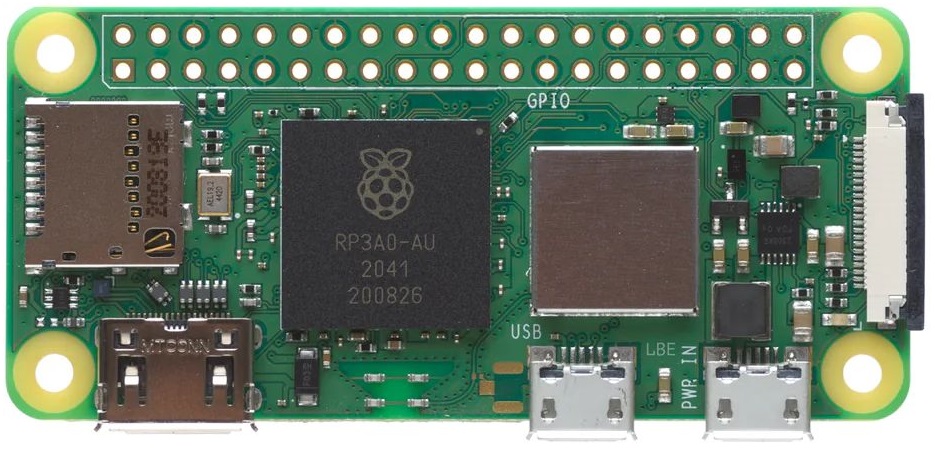

RaspberryPi Zero 2W

特性：

• Broadcom BCM2710A1，四核 64 位 SoC（Arm Cortex-A53 @ 1GHz）
• 512MB LPDDR2 SDRAM
• 2.4GHz IEEE 802.11b/g/n 无线局域网，蓝牙 4.2、BLE
• 板载 1 个 Mirco USB 2.0 接口，带 OTG
• 板载 Raspberry Pi 40 Pin GPIO 接口焊盘，适用于树莓派系列扩展板
• MicroSD 卡插槽
• Mini HDMI 输出接口
• 复合视频接口焊盘，和复位接口焊盘
• CSI-2 摄像头接口
• H.264, MPEG-4 编码 (1080p30); H.264 解码 (1080p30)
• 支持 OpenGL ES 1.1、2.0 图形

BCM 2711

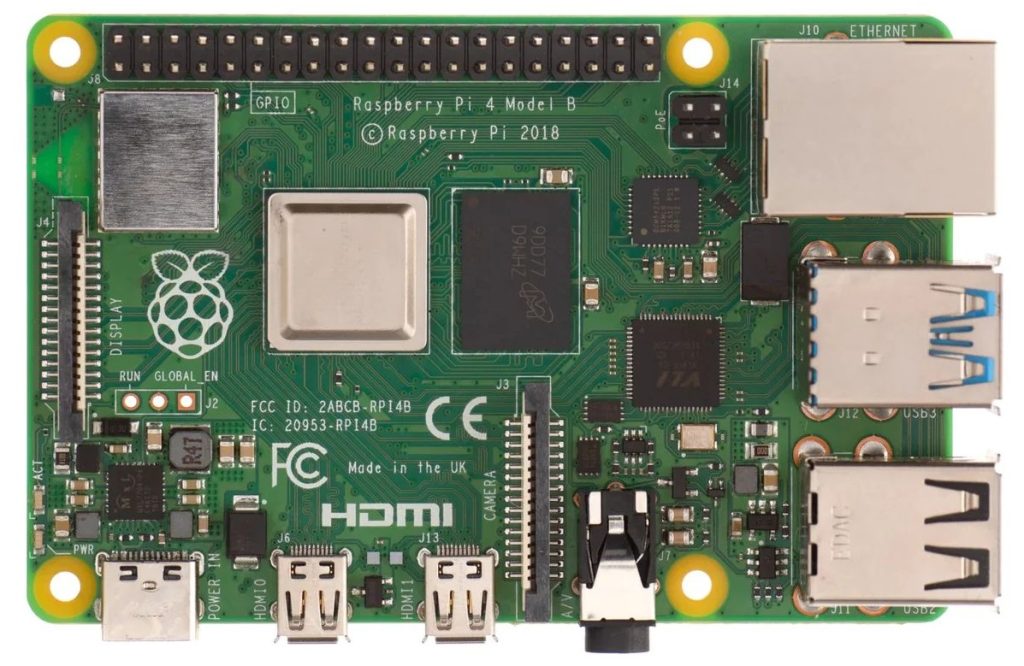

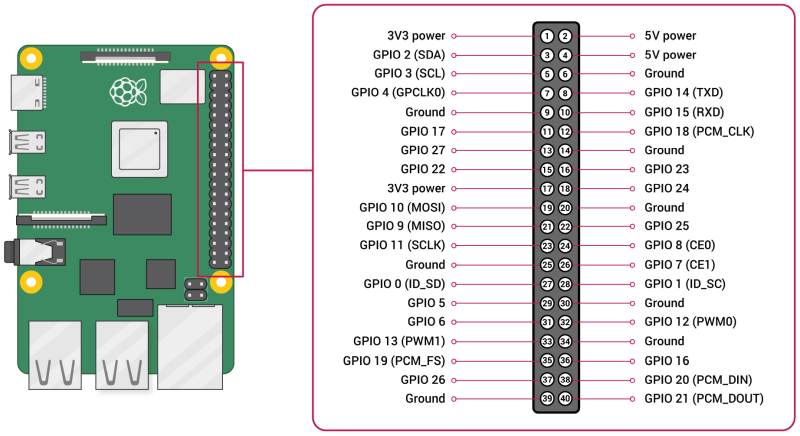

RaspberryPi 4B

特性：

• BCM2711B0 (ARM Cortex-A72)，64 位 1.5GHz 四核
• 内存的选择：2GB/4GB/8GB 可选
• 千兆以太网
• 802.11ac 2.4GHz/5GHz 双频网卡
• 蓝牙 5.0，BLE
• USB 3.0 x 2、USB 2.0 x 2
• 微型 HDMI x 2（支持 4Kp60）
• PoE 头（支持 PoE HAT）
• MicroSD 插槽
• 3.5 毫米音频插孔
• 40PIN GPIO 接头
• CSI摄像头接口
• DSI显示接口
• USB Type C电源（5V/3A或以上）

⚡ 瑞芯微

瑞芯微 RV1103

幸狐 LuckFox Pico

RK3566

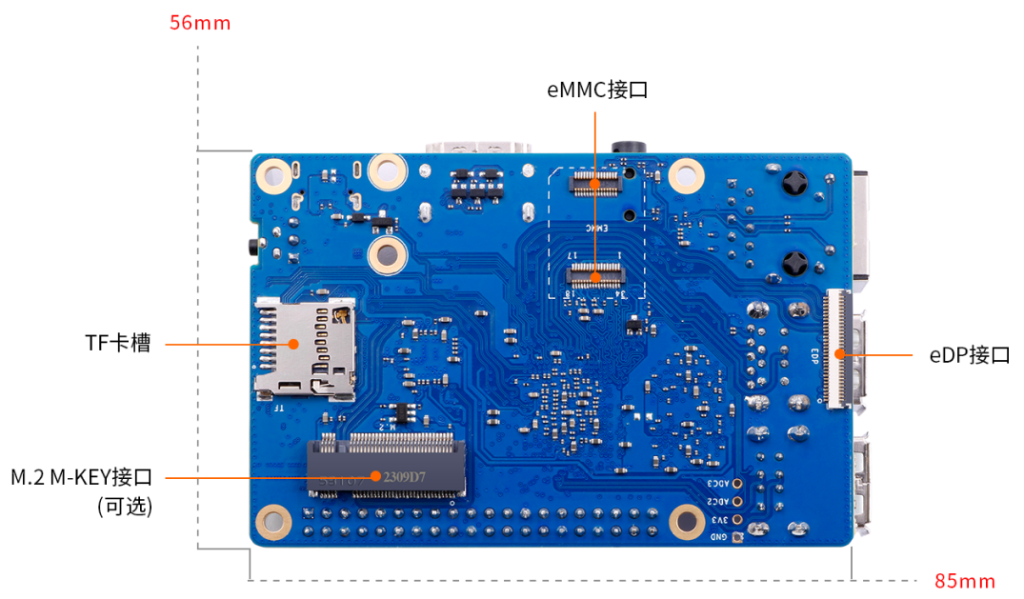

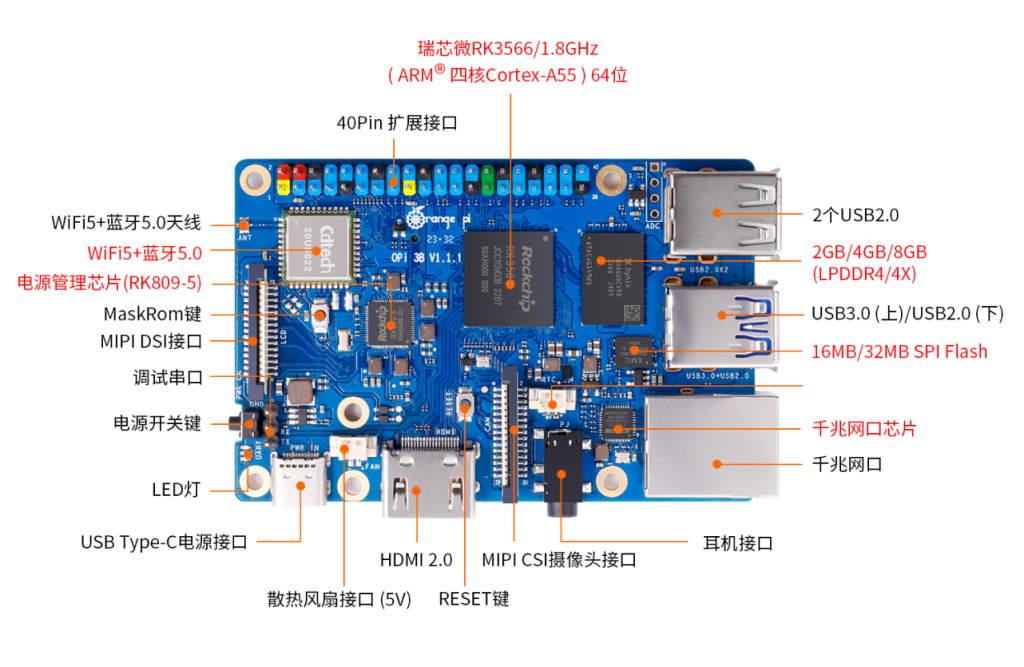

香橙派 OrangePi 3B

MainPage

参数特性：

参数	参数指标
主控芯片	Rockchip RK3566
CPU	四核 64 位 Cortex-A55 处理器，22nm 先进工艺，主频最高 1.8GHz
GPU	• ARM Mali G52 2EE图形处理器 • 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 • 内嵌高性能2D加速硬件
NPU	• 集成 RKNN NPU AI 加速器，0.8Tops@INT8 性能 • 支持 Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet 架构模型一键转换
VPU	• 4K@60fps H.265/H.264/VP9 视频解码 • 1080P@100fps H.265 视频编码 • 1080P@60fps H.264 视频编码
PMU	Rockchip RK809-5
内存	2GB/4GB/8GB （LPDDR4/4x）
存储	• 支持eMMC模块:16GB/32GB/64GB/128GB/256GB • SPI Flash: 16MB/32MB • M.2 M-KEY插槽（可选）：SATA3 或者 PCIe2.0 NVME SSD • TF卡槽
Wi-Fi+蓝牙	Wi-Fi 5+BT 5.0，BLE（20U5622）
以太网收发器	10/100/1000Mbps以太网（板载PHY芯片：YT8531C）
显示	• 1xHDMI TX 2.0，最大支持4K@60FPS • 1xMIPI DSI 2 Lane • eDP1.3
摄像头	1xMIPI CSI 2 Lane摄像头接口
USB	• 1xUSB 2.0 支持Device或HOST模式 • 1xUSB 3.0 HOST • 2xUSB 2.0 HOST
音频	3.5mm耳机孔音频输入/输出
按键	1xMaskROM键，1xRESET键，1xPOWER键
FAN	2Pin 1.25mm规格的5V风扇接口
RTC	2Pin 1.25mm规格的备用电池接口

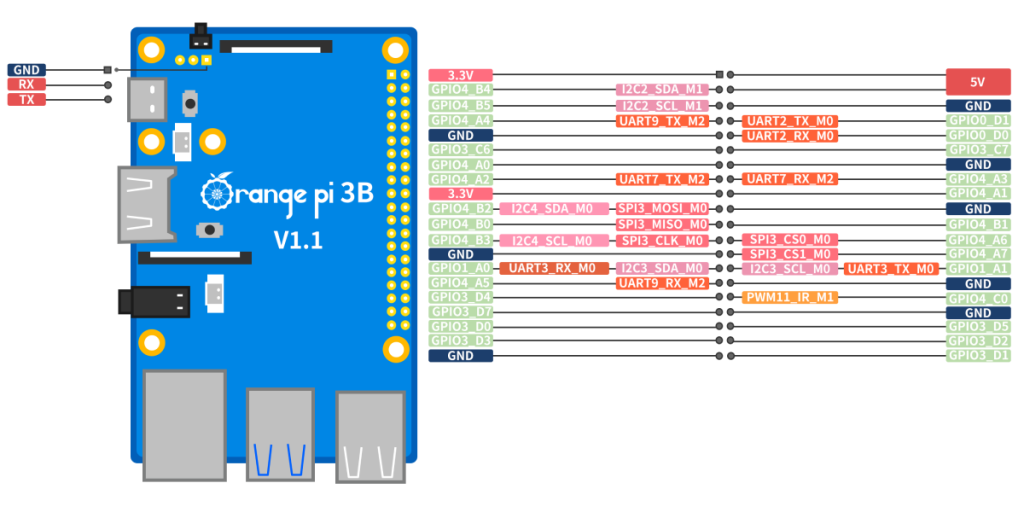

40Pin	40Pin功能扩展接口，支持以下接口类型: GPIO、UART、I2C、SPI、PWM
电源	Type-C 5V3A
支持的操作系统	Android11、Ubuntu22.04、Ubuntu20.04、Debian11、Debian12、开源鸿蒙4.0 Beta1、Orange Pi OS（Arch）、基于开源鸿蒙的Orange Pi OS（OH）等操作系统。

RK3568

正点原子 ATK-DLRK3568 开发板

RK3588

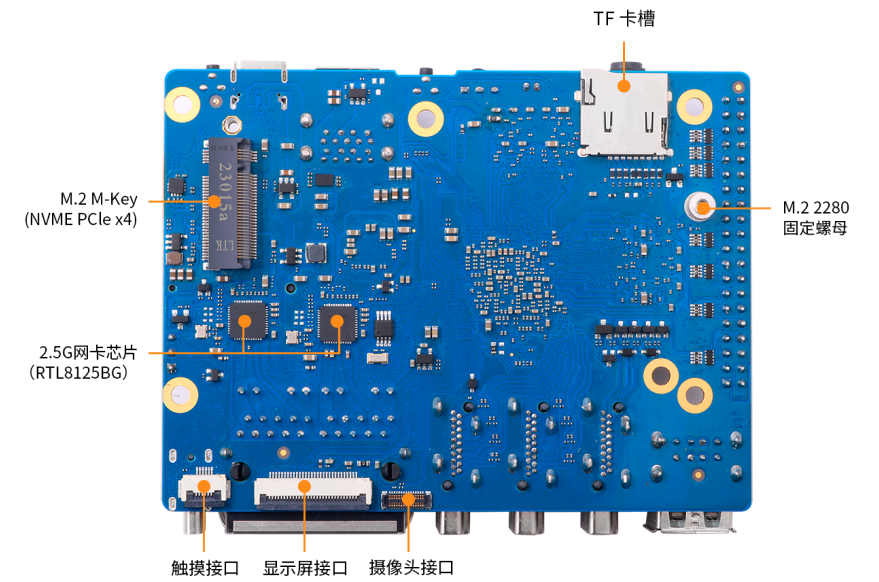

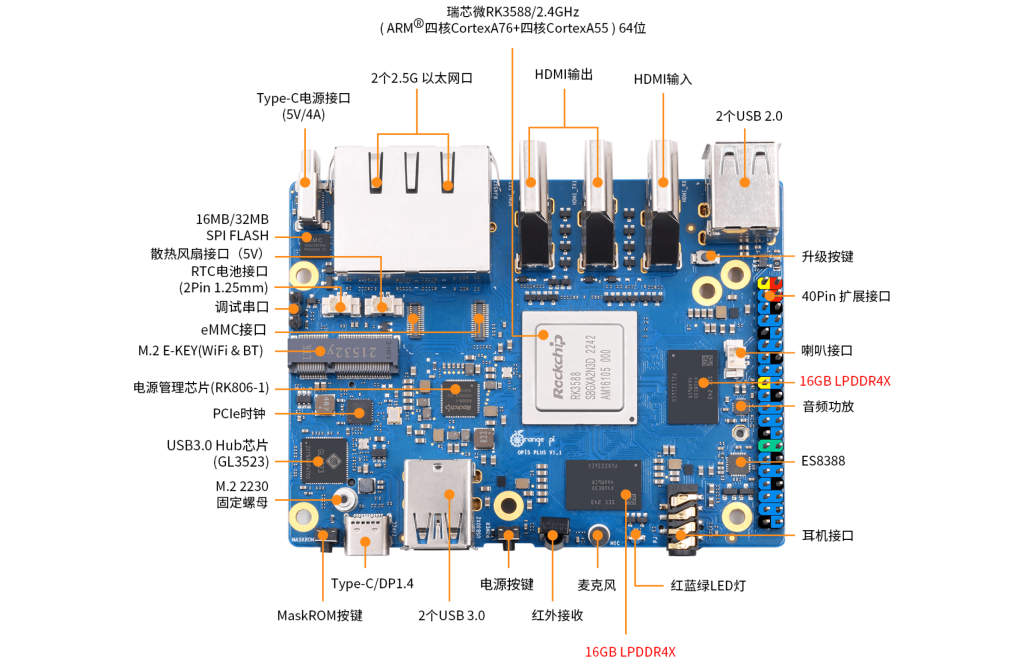

香橙派 OrangePi 5 PLUS

MainPage

参数特性：

参数	参数指标
主控芯片	Rockchip RK3588(8nm LP制程）
USB	2xUSB3.0； 2xUSB2.0； 1xType-C
TP接口	1x6Pin FPC插座
RTC	2PIN：RTC备用电池
RAM	32GB LPDDR4X
PMU	RK806-1
PCIe M.2 M-KEY Socket	M.2 connector M key (bottom) for NVMe with PCIe 3.0 x4 lanes 2280 SSD固态硬盘
PCIe M.2 E-KEY Socket	M.2 connector E key (top) for connectivity with PCIe 2.0 x1/PCM/UART/USB2.0，支持2230 Wi-Fi6 /BT模块
NPU	内嵌的 NPU 支持INT4/INT8/INT16/FP16混合运算，算力高达 6Top
LED	RGB LED侧发光
GPU	• 集成ARM Mali-G610 • 内置 3D GPU • 兼容OpenGL ES1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2
FAN	5V FAN
CPU	• 8核64位处理器 • 4个Cortex-A76和4个Cortex-A55及独立的NEON协处理器 • Cortex-A76主频2.4GHz，Cortex-A55主频1.8GHz
支持的操作系统	Orangepi OS（Droid）、Orangepi OS（Arch）、Orangepi OS（OH）、Ubuntu22.04、Debian11、Android12
音频	CODEC:ES8388 • 1x3.5mm 耳机孔音频输入/输出 • 1xMIC 输入 • 1xHDMI 2.1 eARC • 1x扬声器
以太网	2xPCIe 2.5G LAN（RTL8125BG)
视频输出	• 2x HDMI 2.1 输出，高达8K@60FPS • 1x Type-C（DP 1.4A）输出，高达8K@30FPS • 1x HDMI输入，高达4K@60FPS • 1 x MIPI DSI 4 Lane输出，高达4K@60Hz
摄像头	1xMIPI CSI 4 Lane
扩展口	40Pin双排插针，具有以下复用功能： UART、 I2C、SPI、 CAN、I2S、PDM、AUDDSM、SDIO、PWM、GPIO。
红外接收器	1x红外接收管
供电	支持Type-C供电，5V@4A
调试	3Pin调试串口（UART)
存储	• QSPI Nor FLASH: 16MB/32MB • MicroSD 卡插槽: up to 128GB • eMMC 闪存插座，可外接16GB/32GB/64GB/128GB/256GB eMMC模块 • 用于NVMe SSD (PCIe 3.0 x4) 的 M.2 2280 插槽高达2,000 MB/s
按键	1x MaskROM键，1xRECOVERY，1x开关机键

⚡ 恩智浦（NXP）

I.MX6ULL

韦东山 I.MX6ULL Pro 开发板

正点原子 I.MX6ULL Mini 开发板

⚡ 全志

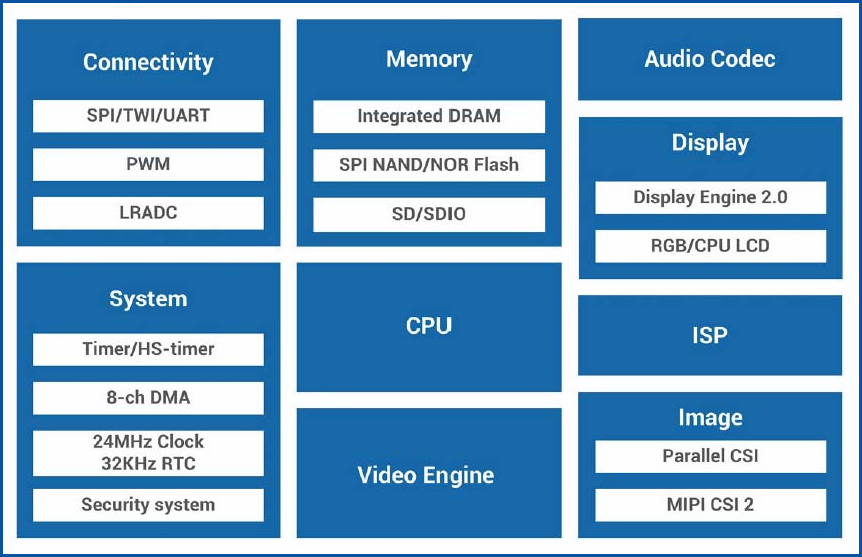

V3S

Sipeed 荔枝派 Lichee Zero V3S

Wiki

特性：

CPU	V3s
内存	64MB DDR2
存储	预留 SOP8 SPI Flash焊盘 板载TF卡座
显示	通用40P RGB LCD FPC座 可直插常见的40P 4.3/5/7寸屏幕（板载背光驱动)，通过转接板可插50P 7/9寸屏 支持常见的272×480,480×800,1024×600等分辨率板载电阻式触摸屏芯片，支持电阻屏 板载RGB LED
通讯接口	SDIO x2，可搭配配套SDIO WiFi+BT模块 SPl x1 12C x2 UART x3 100M Ether x1(含EPHY) OTG USB x1 MIPI CSI x1
其他接口	PWM x2 LRADC x1 Speakerx2+ Mic x1
电气特性	Micro USB 5V供电 2.54mm插针3.3V~5V供电 1.27mm邮票孔供电

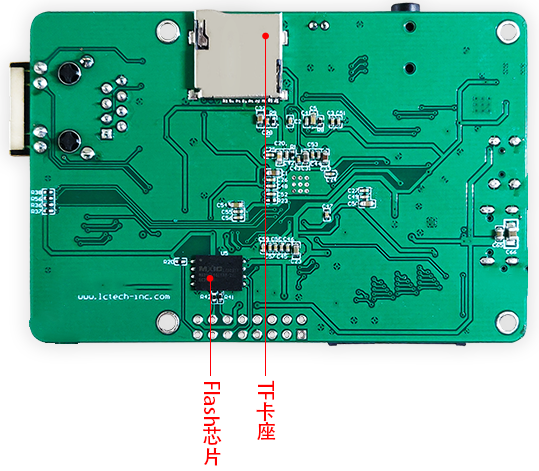

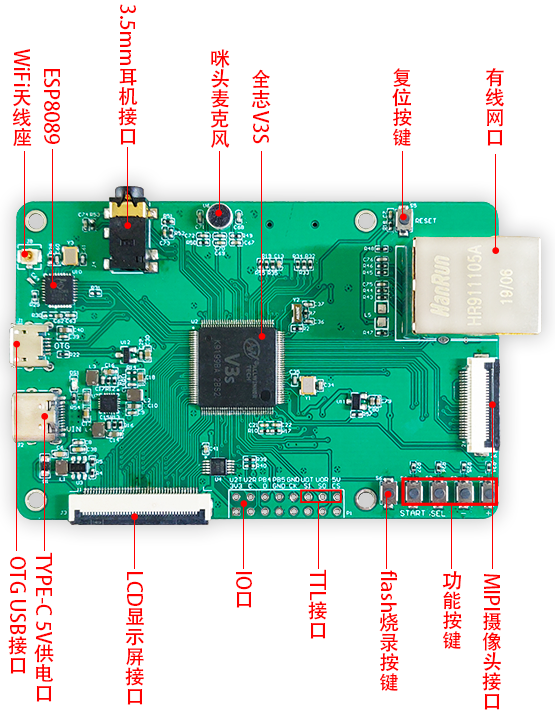

艾尔塞 LCPI V3s

Wiki

特性：

• CPU: ARM Cortex-A7, 最大频率 1.2G
• DRR2: Soc 集成 512Mbit DDR2
• ROM: 板载 128Mbit SPI Nor Flash
• LCD: 板载 480×272 LCD ,通用 40pin 接口
• WIFI: 板载 ESP8089
• 有线网: 100M Ethernet (contain EPHY)
• USB: OTG USB(microUSB)
• 摄像头接口: MIPI CSI 24pin接口
• 耳机接口、咪头、TF卡座

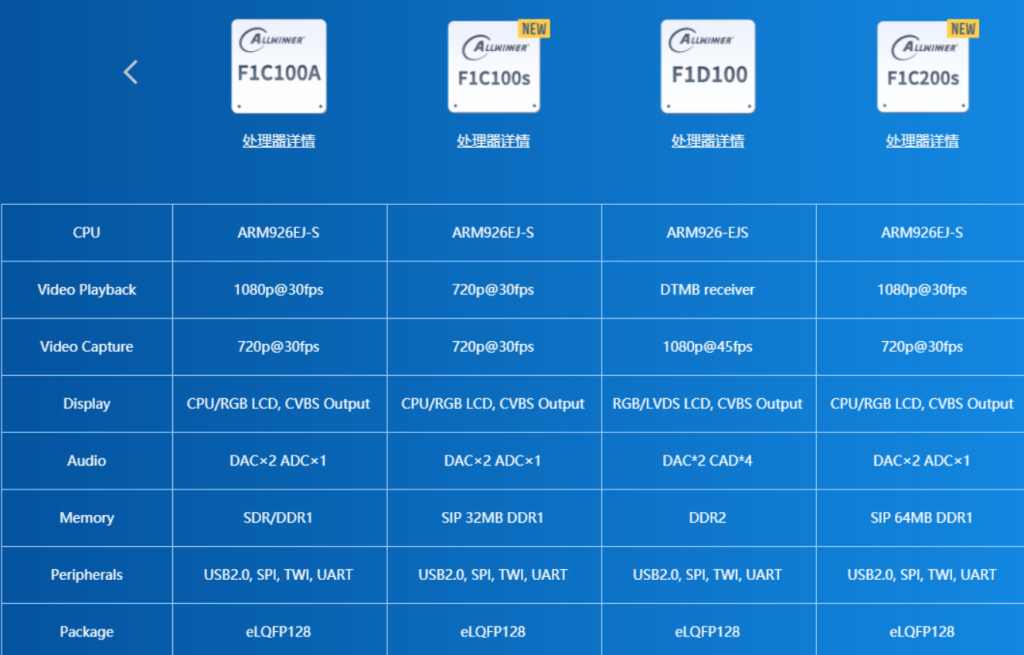

F1C100S

F1C100s Wiki

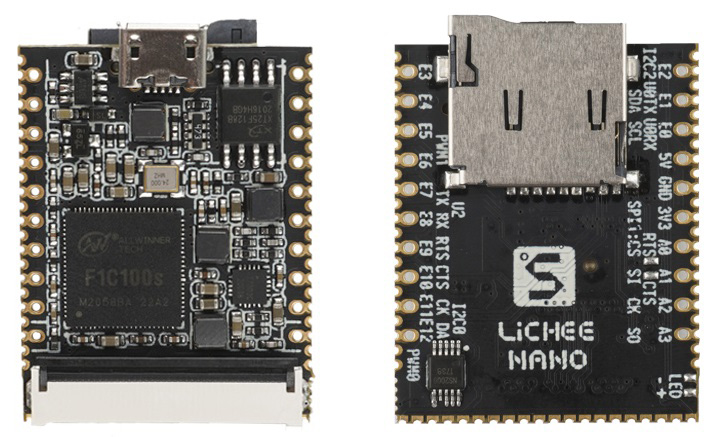

Sipeed 荔枝派 Lichee Nano

Wiki

特性：

CPU	全志 F1C100s， ARM 926EJS , 主频 408MHz， 可超频至 600Mhz
内存及存储	集成 32MB DDR 板载 16MB NOR FLASH， 可从 FLASH 启动 板载 TF 卡座，可从 TF 启动
显示	通用 40P RGB LCD FPC 0.5mm 座子 可直接使用常见的 40P 4.3/5/7 寸屏幕（板载背光驱动） 支持常见的 272×480, 480×800, 1024×600 等分辨率 板载电阻式触摸屏芯片
视频处理能力	H.264 1280×720@30FPS 解码 MPEG1/2/4 1280×720@30FPS 解码 MJPEG 1280×720@30 FPS 解码 JPEG encode size up to 8192×8192
通信接口	SDIO，可搭配配套 SDIO WiFi+BT 模块 SPI x2 TWI x3 UART x3 OTG USB x1 TV out
其它接口	PWM x2 LRADC x1 Speakerx2 + Mic x1

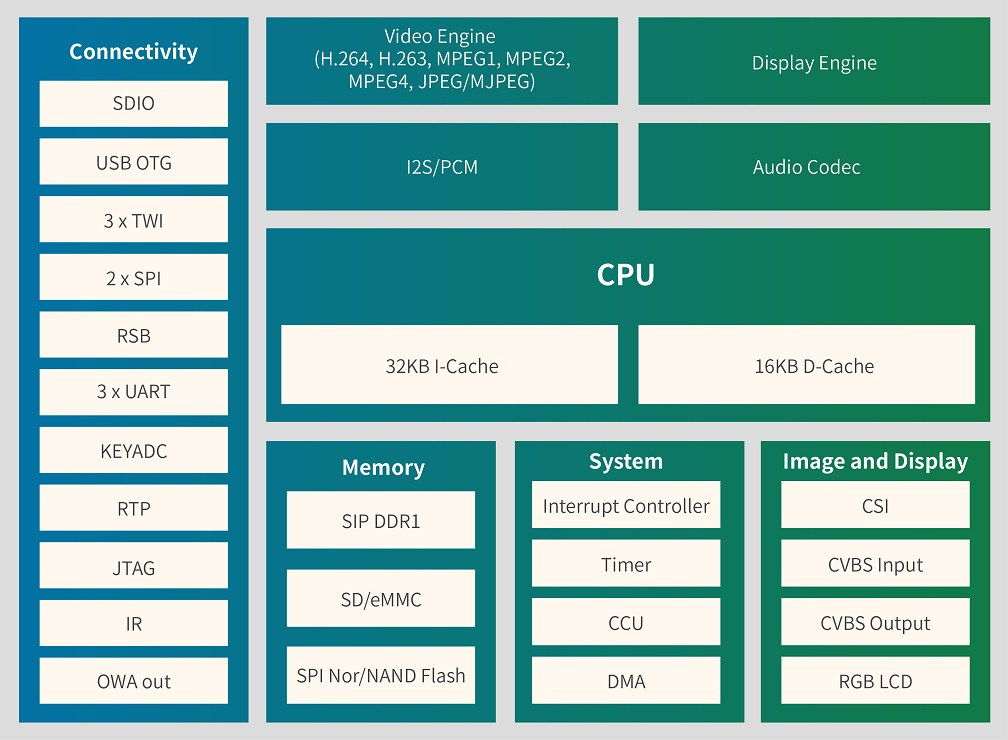

F1C200S

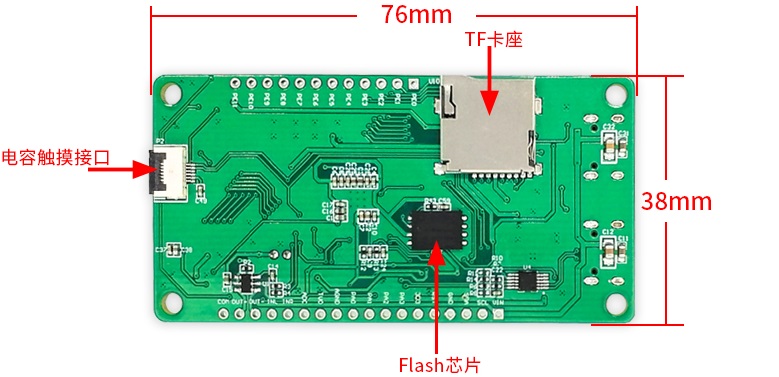

艾尔塞 LCPI F1C200S

Wiki

特性：

• 内核：ARM 926EJS @ 900MHz
• 内存：DDR1 内置64M
• 支持存储卡：板载自弹式TF卡座
• 板载Flash：1Gbit SPI NAND Flash
• 音频：1个咪头和1个1W功放芯片
• LCD：40pin-0.5mm的FPC座LCD接口
• 摄像头：24pin-0.5mm的FPC座CSI接口（可接OV2640、OV5640等，默认OV2640）
• USB：OTG USB(TYPE-C接口)
• UART：CH340E（TYPE-C接口）

H3

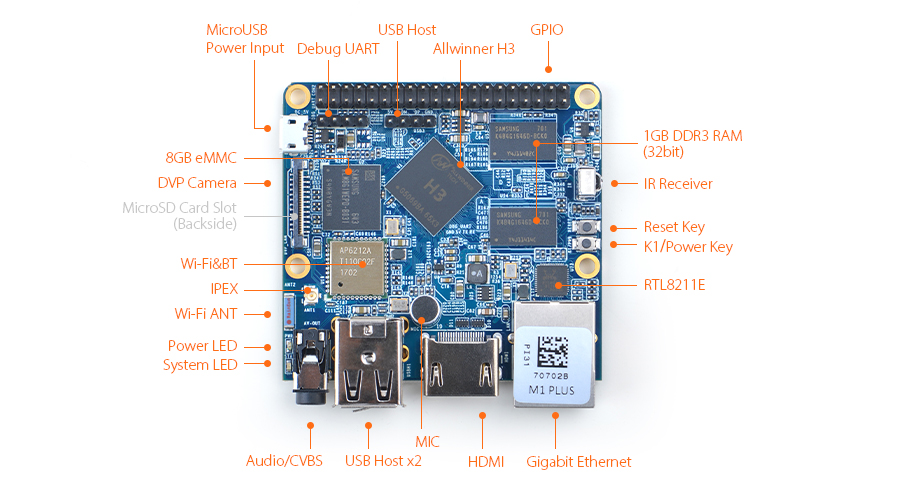

友善 NanoPi M1 Plus

NanoPi M1 Plus是友善之臂团队面向企业用户、极客、发烧友群体推出的一款专业级开源嵌入式主控板，它的大小只有树莓派的大约2/3，可运行Debian、 Ubuntu Core、Android等嵌入式操作系统。NanoPi M1 Plus采用了全志四核A7高性能处理器Allwinner H3，配备1G DDR3内存和8GB eMMC高速闪存，集成WiFi蓝牙、红外接收器，并带有千兆以太网、USB 2.0、HDMI输出、音频输入输出、DVP摄像头等接口，支持TF卡启动运行系统，兼容树莓派GPIO，拥有独立的调试串口。

Wiki

特性：

• CPU：Allwinner H3, Quad-core Cortex-A7@1.2GHz
• GPU：Mali400MP2@600MHz，Supports OpenGL ES2.0
• DDR3 RAM：1GB
• eMMC: 8GB
• Wireless：802.11 b/g/n
• Bluetooth：4.0 dual mode
• 天线: Wi-Fi和蓝牙共用, 板载陶瓷天线及IPX天线接口
• 网络：10/100/1000M以太网
• 音频：3.5mm耳机座 & Via HDMI
• 麦克风：板载麦克风
• 红外：板载红外接收模块
• USB Host：USB 2.0 x 3，其中两个是标准A型接口, 另外1个是2.54mm排针
• MicroSD Slot：x1
• MicroUSB ：支持供电和数据传输，有OTG功能
• 视频输出: HDMI 1.4 1080P高清显示, CVBS
• DVP Camera接口：24pin，0.5mm间距竖直贴片FPC座
• 调试串口：4Pin，2.54mm排针

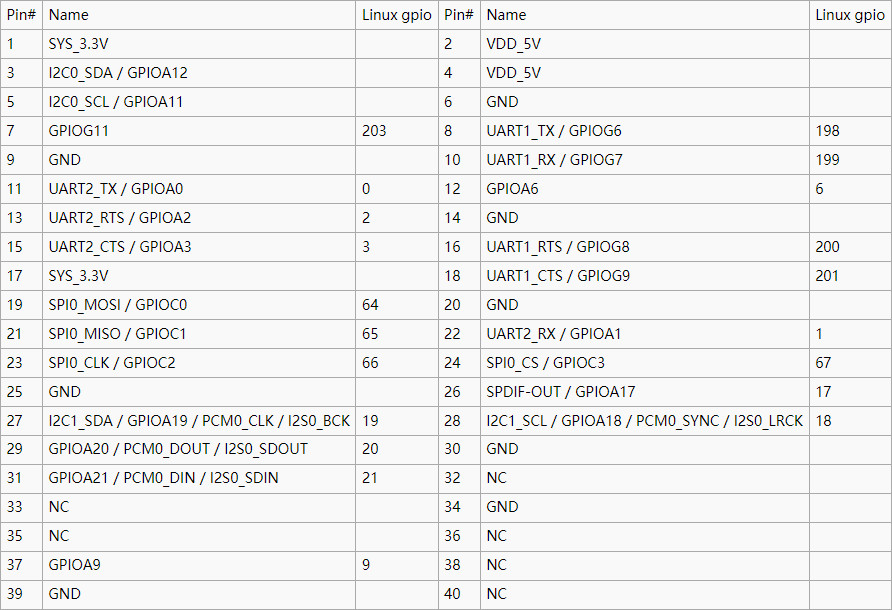

• GPIO： 40pin, 2.54mm间距，兼容RasberryPi2的扩展GPIO，含UART, SPI, I2C, I2S/PCM, SPDIF-OUT, IO等管脚资源
• 按键：电源按键x1，复位按键x1
• LED: 电源指示LED一个, 系统状态指示LED一个
• PCB Size: 64 x 60mm, 沉金工艺
• Power Supply: DC 5V/2A
• 温度工作范围：零下30摄氏度到80摄氏度
• OS/Software: u-boot，Debian，Ubuntu-Core，eflasher，Android

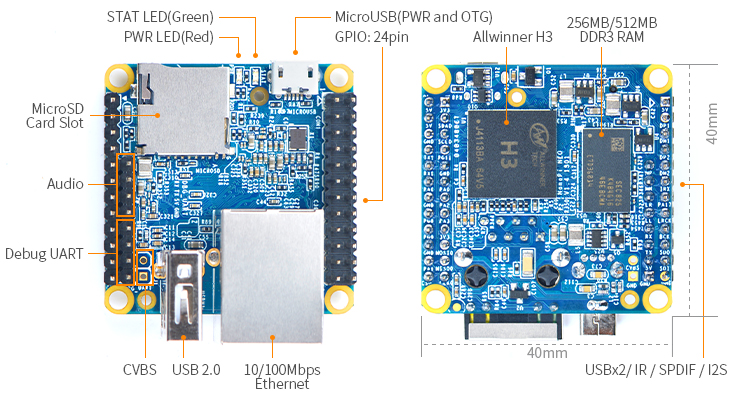

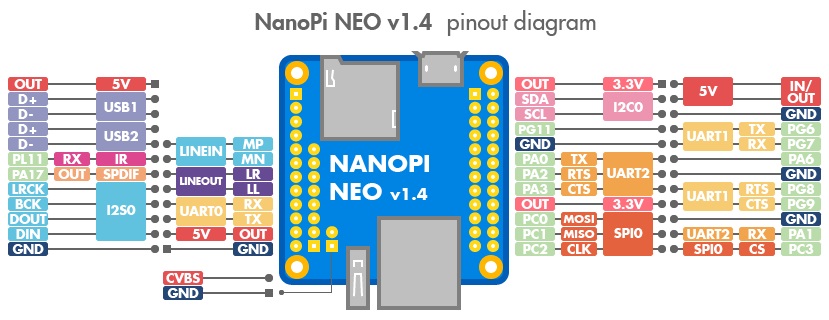

友善 NanoPi NEO（超迷你）

NanoPi NEO 是友善之臂团队面向创客、嵌入式爱好者，电子艺术家、发烧友等群体推出的一款完全开源的掌上创客神器。

Wiki

特性：

• CPU: Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz
• DDR3 RAM: 256MB/512MB
• Connectivity: 10/100M Ethernet
• USB Host: Type-A x1, 2.54mm pin x2
• MicroSD Slot x 1
• MicroUSB: OTG and power input
• Debug Serial Port: 4Pin, 2.54mm pitch pin header
• Audio input/output Port: 5Pin, 2.0mm pitch pin header
• GPIO: 2.54mm spacing 36pin, It includes UART, SPI, I2C, IO etc
• PC Size: 40 x 40mm
• Power Supply: DC 5V/2A
• Temperature measuring range: -20℃ to 70℃
• OS/Software: U-boot，Ubuntu-Core，Android
• Weight: 14g(WITHOUT Pin-headers)

悟空派 WuKongPi

H616

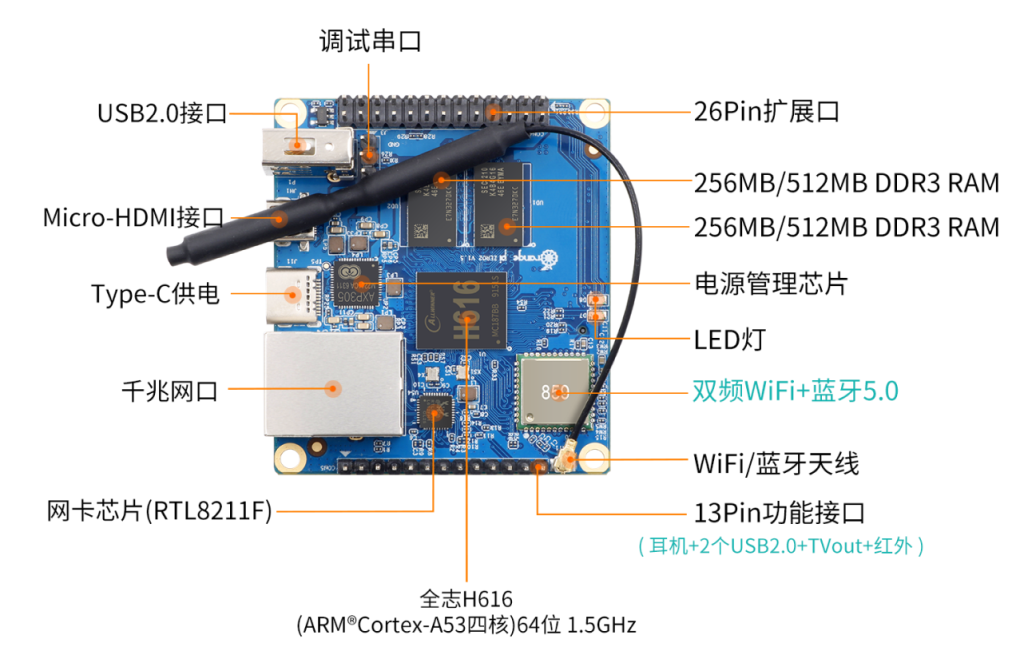

香橙派 OrangePi Zero 2

MainPage

参数特性：

H618

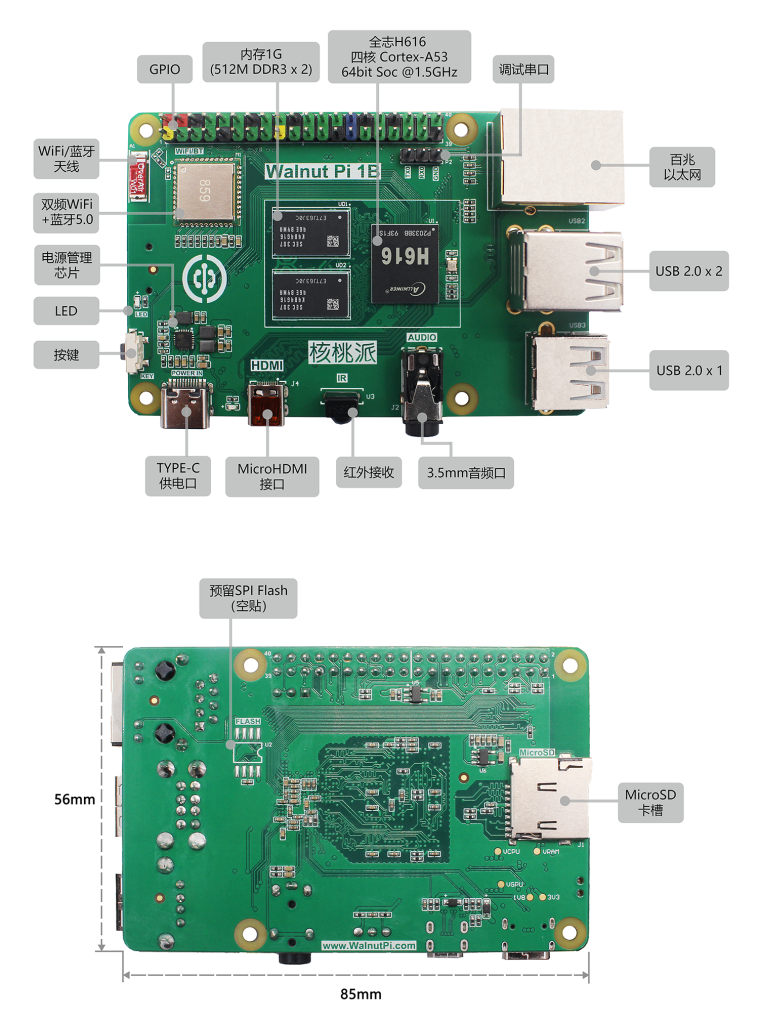

核桃派 1B

Documentation

参数	参数指标
CPU	全志H616 64位/四核高性能Cortex-A53处理器，1.5GHz
GPU	Mali G31 MP2 Supports OpenGL ES 1.0/2.0/3.2 、OpenCL 2.0
内存	1GB (512M DDR3 x 2)
存储	● MicroSD卡最大支持512G ● 预留SPI Flash（空贴）
无线网络	双频WiFi（2.4G & 5G）+ 蓝牙5.0
有线网络	百兆以太网口
音频输出	3.5mm音频口
视频输出	MicroHDMI 2.0a 支持4K@60fps
外设	● USB 2.0 x 3 ● 红外接收头 x 1 ● 按键 x 1 ● LED x 1 ● 40Pin GPIO排针（兼容树莓派） ● 3P排针UART（串口）调试
电源	Type-C接口 5V/3A输入
操作系统	核桃派定制版Debian (Ubuntu, Android适配中)

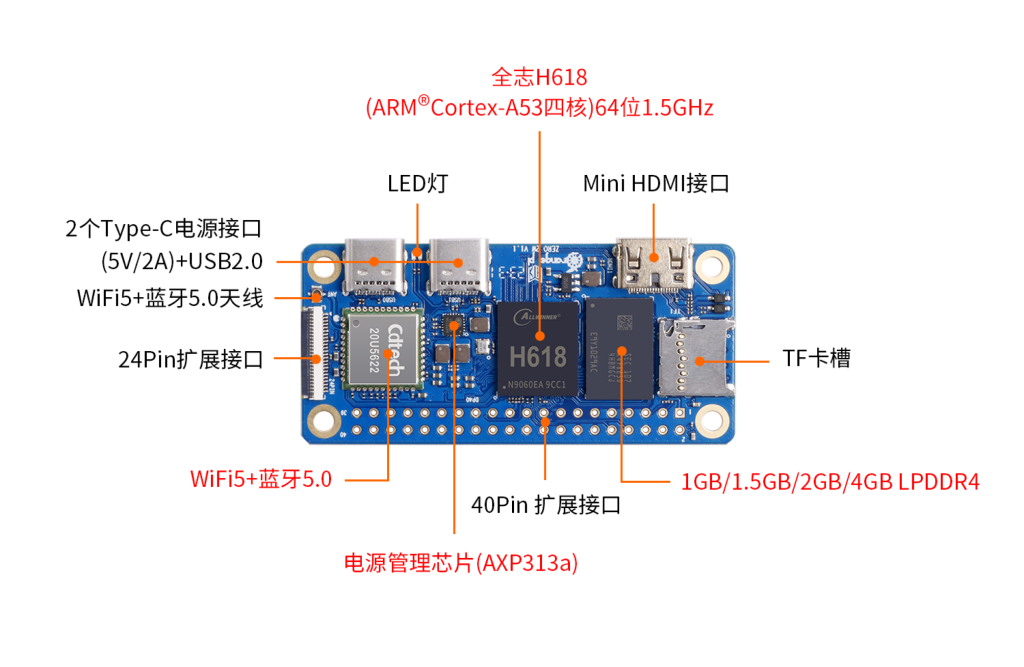

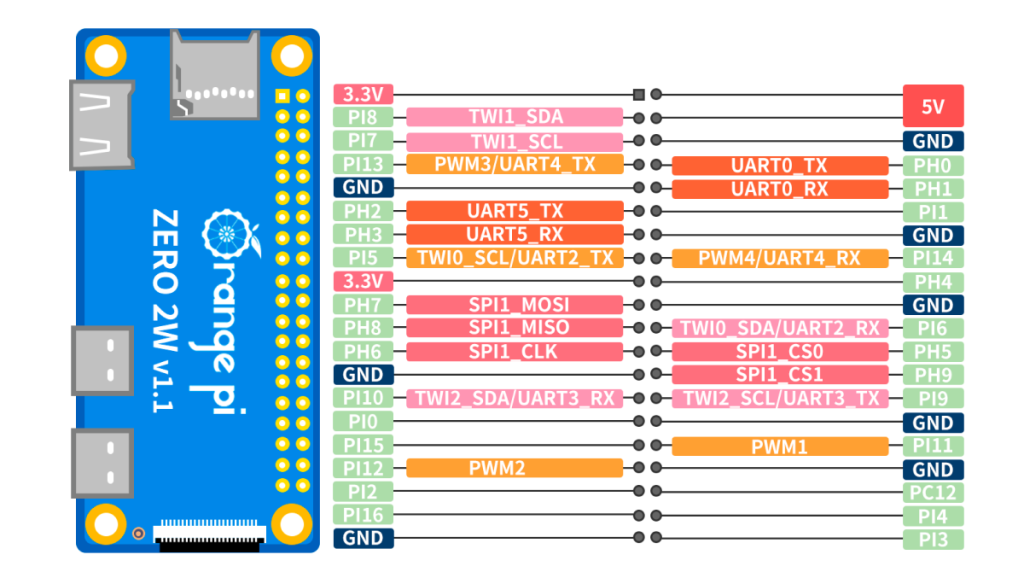

香橙派 OrangePi Zero 2W

MainPage

参数特性：

参数	参数指标
CPU	全志H618高性能四核Cortex-A53处理器 1.5GHz
GPU	Mali G31 MP2 • 支持OpenGL ES 1.0/2.0/3.2，OpenCL 2.0，Vulkan 1.1
内存	LPDDR4:1GB/1.5GB/2GB/4GB (可选)
存储	SPI Flash: 16MB
Wi-Fi+蓝牙	WiFi+蓝牙二合一模块 WI-FI5.0+BT 5.0, BLE
显示	1x Mini HDMI TX 2.0接口，支持4K@60FPS
USB	Type-C USB2.0*2
SD卡接口	1x Micro SD卡接口
扩展接口	24Pin 扩展接口：USB2.0*2、100M以太网接口、红外接收接口、音频输出、视频TV-OUT输出、电源按键、用户自定义按键*2
40Pin	40Pin功能扩展接口，支持以下接口类型： GPIO、UART、I2C、SPI、PWM
电源	Type-C 5V2A
支持的操作系统	Android 12 TV，Debian11，Debian12，Ubuntu22.04，Ubuntu20.04，Orange Pi OS（Arch）
PCB尺寸	30mm x 65mm x 1.2mm
重量	12.5g

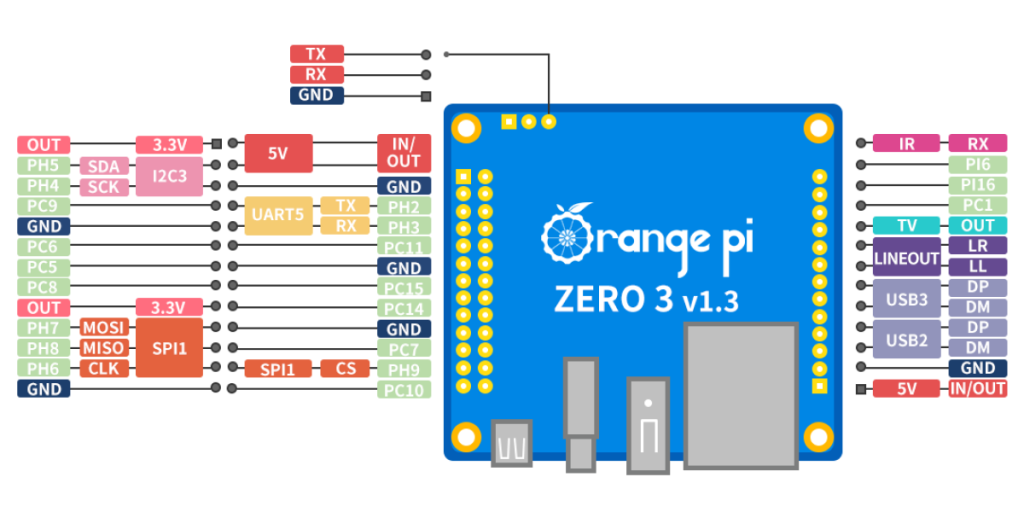

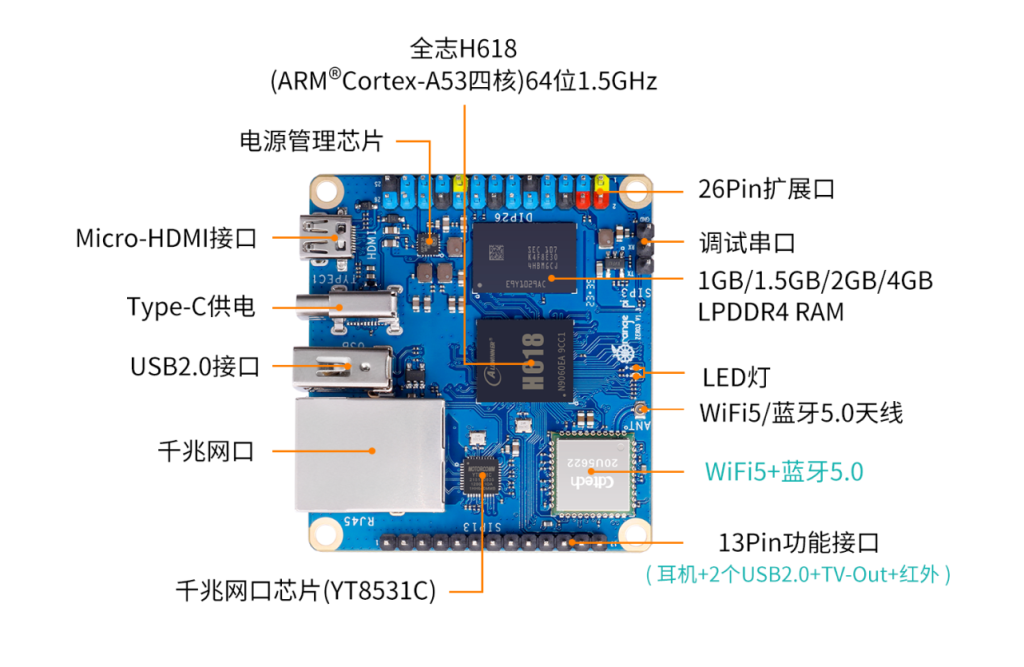

香橙派 OrangePi Zero 3

MainPage

参数特性：

• CPU: 全志H618高性能四核Cortex-A53处理器 1.5GHz
• GPU: • Mali G31 MP2 • 支持OpenGL ES 1.0/2.0/3.2，OpenCL 2.0，Vulkan 1.1
• 内存: 1GB/1.5GB/2GB/4GB LPDDR4
• 板载存储: 16MB SPI Flash
• 电源管理: AXP313A
• 板载WiFi+蓝牙: 支持WiFi5和蓝牙5.0
• 网络: 10M/100M/1000M以太网接口
• 音频输入、输出: 13Pin扩展端口支持2路输出1路输入
• 视频输出: • Micro HDMI支持4K@60fps • TV-Out:13Pin支持1路TV CVBS 输出
• UART: 3Pin Debug UART
• USB: USB 2.0 x 3（其中两个从扩展板引出）
• SD卡接口: Micro SD卡接口
• 扩展接口: • 26Pin GPIO接口 • 13Pin GPIO接口
• 电源输入: 5V3A，Type-c接口
• 支持的操作系统: Android 12 TV，Debian11，Debian12，Ubuntu22.04，Ubuntu20.04

H6

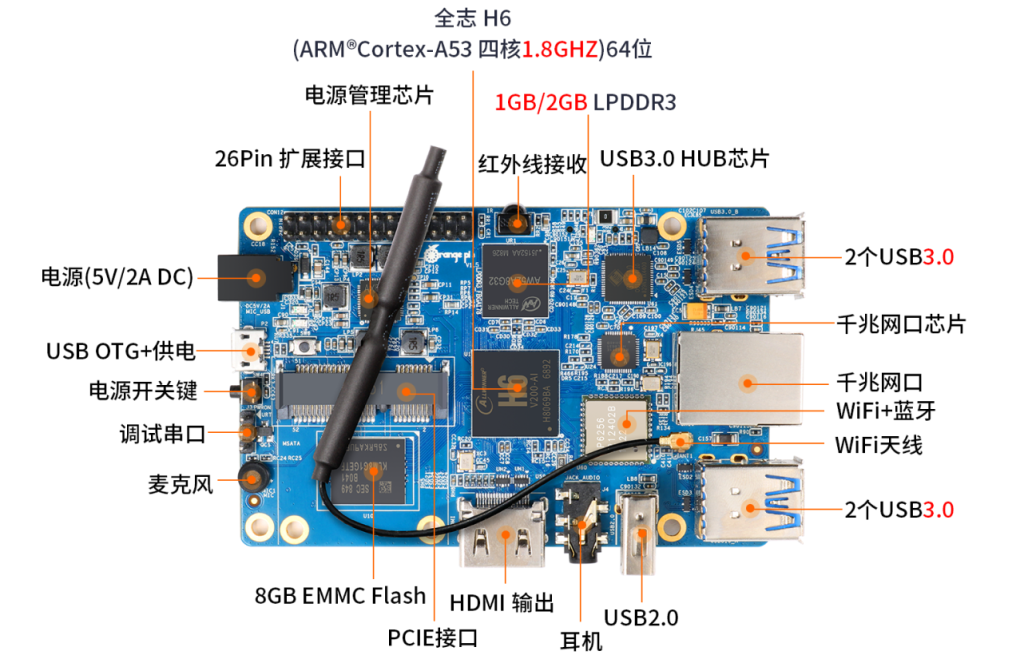

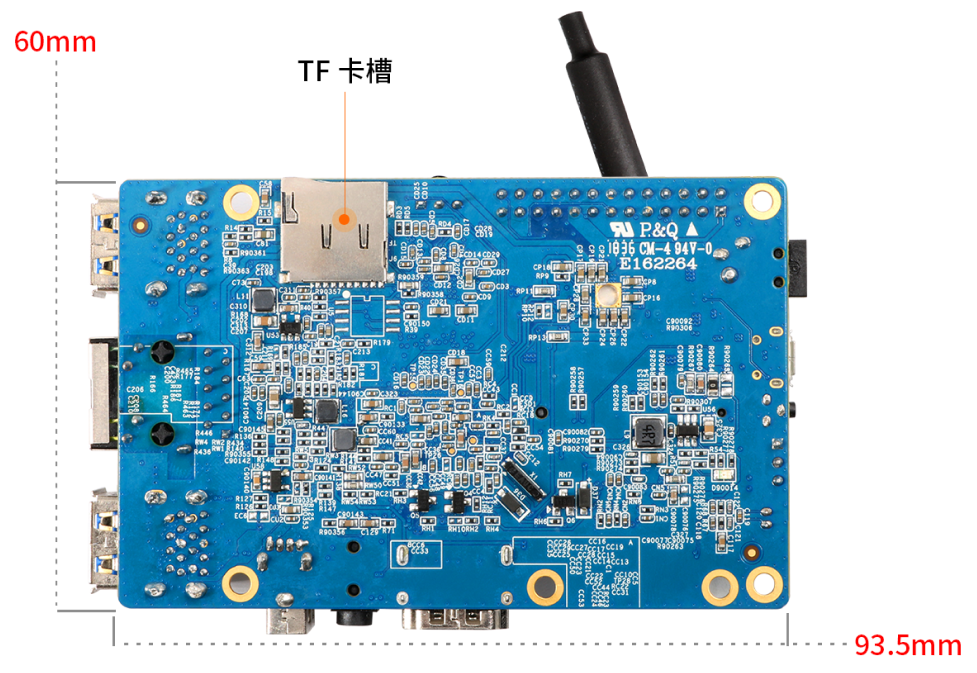

香橙派Orange Pi 3

MainPage

参数特性：

参数	参数指标
CPU	全志H6四核1.8GHZ 64位ARM Cortex™-A53
GPU	• High-performance multi-core GPU Mali T720 • OpenGL ES3.1/3.0/2.0/1.1 • Microsoft DirectX 11 FL9_3 • ASTC(Adaptive Scalable Texture Compression) • Floating point operation greater than 70 GFLOPS
内存+板载存储	1GB LPDDR3 (与GPU共享)+eMMC(默认空贴) 2GB LPDDR3(与GPU共享)+eMMC(默认空贴) 1GB LPDDR3 (与GPU共享)+8GB eMMC Flash 2GB LPDDR3(与GPU共享)+8GB eMMC Flash
板载WIFI+蓝牙	AP6256, IEEE 802.11 a/b/g/n/ac, BT5.0
板载网络	10/100M/1000M 以太网 RJ45
网络芯片	RTL8211
音频输入	MIC
音频输出	HDMI 2.0a和3.5 mm音频口
视频输出	HDMI 2.0a 和CVBS
视频解码	• H265/HEVC Main/Main10 profile@Level5.2 High-tier ;4K@60fps, up to 6Kx4K@30fps • H264/AVC BP/MP/HP@level5.1, MVC, 4K@30fps • VP9，Profile 0/2, 4K@30fps • AVS+/AVS JIZHUN profile@level 6.0, 1080P@60fps
PCIE接口	• Supports RC mode • Supports x1 Gen2(5.0Gbps) lane • Complies with PCI Express Base 2.0 Specification
电源	DC输入，MicroUSB (OTG)
电源管理芯片	AXP805
USB 2.0 Ports	1个USB 2.0 Host, 1个USB OTG 2.0
USB 3.0 Ports	4个USB 3.0 Host
Low-level peripherals	26 Pin接头
GPIO(1x3) pin	UART, Ground.
LED灯	电源指示灯、状态指示灯和USB3.0指示灯
红外接收	有
按键	电源(SW4)
支持的操作系统	Android7.0, Ubuntu, Debian等操作系统

F133（RISCV）

MangoPi 麻雀

⚡其他芯片厂商

算能 CVTEK CV1800B

Milk-V Duo

工具

Raspberry Pi Imager

参考

Building U-boot and Linux for H5/H3/H2+/zh

Raspberry Pi Documentation
